布袋除塵器花板的設計要求有哪些？

布袋除塵器是由上箱體、中箱體和下箱體組成的，花板就位于上箱體和中箱體的隔離處，也是含塵氣體和潔凈的氣體的分界線，布袋除塵器的花板也叫多孔板，他的主要作用是安裝布袋的，花板的厚度不低于6mm，如果是濾袋過長或者是超過4米，則需要加裝支撐或者更厚一點的鋼板。

花板的設計主要是開孔的大小和排列的疏密，考慮的主要問題是除塵布袋的間距怎樣設定，這種間距和除塵布袋的直徑、袋長、粉塵的性質、過濾的風速等因素有關。如果孔距過小，就會造成除塵器布袋互相碰撞，損傷布袋，影響布袋的使用壽命。

布袋除塵器花板的距離過密還會使中箱體的氣流上升速度過快，導致煙塵的排放量增加，除塵布袋餓局部過濾負荷太高和清灰能力不足，那么怎樣來設定除塵器花板的距離呢？

根據我們制作除塵器的經驗，除塵器花板的距離要根據濾袋的長度、氣流上升的速度等因素的綜合考慮，除塵器花板的距離至少應該大于除塵布袋的直徑的2/5（不小于40mm），根據實際的情況設計，要合理的設計。

布袋除塵器花板的制作要點，布袋除塵器花板孔多大，布袋除塵器花板孔是可以根據現場位置和自己的需求隨意設計的，可設計任意尺寸，比較常規的有Φ120、Φ130、Φ150、Φ160等幾種尺寸。除塵器花板孔距的尺寸對除塵器使用壽命十分關鍵，花板孔距小可以降低除塵器的成本，可也會給除塵器的正常運行帶來不利的影響，所以我們要根據除塵器的實際應用行業和工況條件來確定合適的花板孔距。

除塵器的花板作為除塵器凈氣室和過濾室的分隔，用于懸掛除塵濾袋組件，同時將作為除塵器濾袋組件的檢修平臺。

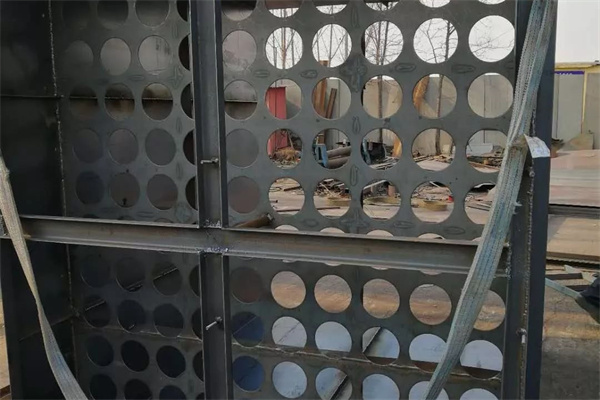

除塵花板除承受濾袋和袋籠的重量外，還要承受除塵器內的氣體壓力，所以要有足夠的剛度。如果稍有變型，就可能影響濾袋和花板孔間的密封效果?；ò宓匿摪搴穸纫话銥?～6mm，主要取決于過濾室內懸掛除塵器濾袋的數量。為增加花板的剛度，花板上應增設加強筋?；ò逋庥^應平整、光潔，不應有翹曲或凹凸不平等缺陷，其平面度偏差不大于花板長度的2/1000?；ò蹇椎募庸?yīng)采用沖孔或采用等離子切割。

花板孔沖壓位置準確，與理論位置的偏差小于±0.05mm，確保兩孔洞的中心距誤差在±1.0mm?；ò蹇锥粗瞥珊笄謇砀骺椎匿h利邊角和毛刺，焊接加強筋板時，筋板布置合理。

焊接后通過整形確?；ò迤秸瑹o撓曲、凹凸不平等缺陷，花板平面度＜1/1000，對角線長度誤差＜3mm，內孔加工表面粗糙度為Ra=2。濾袋與花板的配合合理，濾袋安裝后嚴密、牢固不掉袋、裝拆方便。

附：布袋除塵器花板制作標準
