脈沖布袋除塵器內部構造詳解

?脈沖布袋除塵器作為一種常用的除塵設備，其內部構造復雜且精密。下面我將從幾個關鍵部分為您詳細解析布袋除塵器的內部構造：

1、箱體結構

?上部箱體?：位于除塵器的頂部，主要功能是收集經過濾袋過濾后的清潔氣體，并通過出風口排出。這部分設計確保了凈化后的氣體能夠順利排出，避免二次污染。

?中部箱體?：也稱為過濾室或袋室，是除塵器的核心過濾區域。含塵氣體在此區域通過濾袋進行過濾，粉塵被阻留在濾袋外側，而清潔氣體則通過濾袋進入上箱體。中部箱體的設計需確保氣體分布均勻，以提高除塵效率。

?下部箱體（灰斗）?：位于除塵器的底部，用于收集從濾袋上脫落的粉塵。灰斗的形狀和尺寸設計合理，以確保粉塵能夠順利落入并便于后續排出。

2、濾袋與袋籠

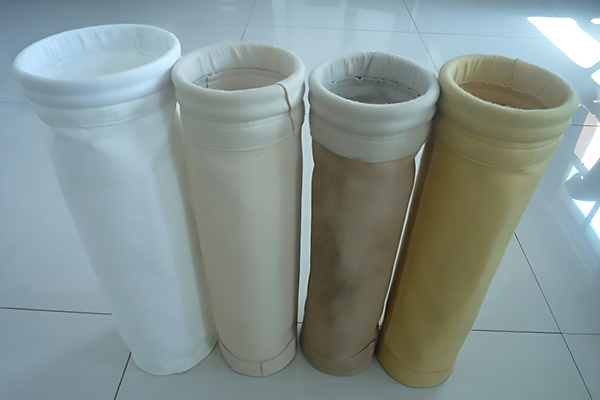

?濾袋?：作為布袋除塵器的核心部件，濾袋負責捕獲和過濾粉塵。濾袋的材質通常選用耐高溫、耐腐蝕的織物，如棉、毛、尼龍、滌綸等，以確保在惡劣工況下的穩定運行。濾袋的縫制方式和安裝精度也直接影響除塵效率和使用壽命。

?袋籠（支撐骨架）?：用于支撐和保護濾袋，防止濾袋在過濾和清灰過程中塌陷或破損。袋籠通常由鋼絲、不銹鋼絲、碳鋼纖維等材料制成，具有良好的剛性和穩定性。其設計需確保濾袋在長期使用過程中保持形狀穩定。

3、花板與進風系統

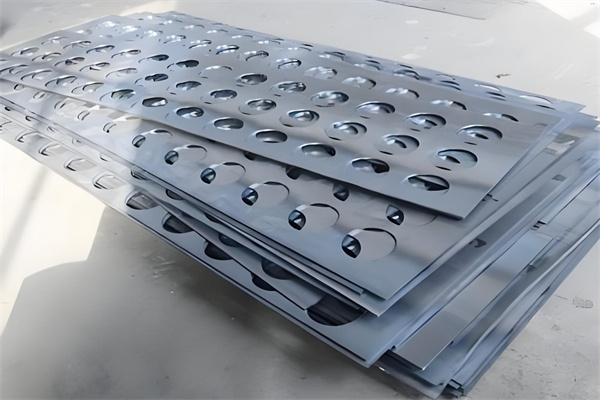

?花板?：在布袋除塵器中起固定濾袋、與濾袋形成密封、隔開袋室和箱體的作用。花板孔的大小和尺寸需根據除塵器的設計來確定，以確保濾袋間的密封性和過濾效果。

?進風系統?：包括塵氣入口、進口煙道等部件，負責引導含塵氣體進入除塵器內部，并通過分布板將氣體均勻分布到各個濾袋上，以提高除塵效率。

4、清灰系統

?脈沖清灰系統?：包括脈沖閥、噴吹管、噴嘴等部件，用于清除濾袋上的積塵。當濾袋上的粉塵積累到一定程度時，脈沖閥膜片自動打開，脈沖空氣通過噴嘴噴進濾袋，使濾袋膨脹并產生振動，從而使附著在濾袋上的粉塵脫落。清灰系統的設計和運行參數對除塵器的除塵效率和穩定性至關重要。

5、排灰系統

?排灰機構?：包括螺旋輸灰機、刮板輸送機、排灰閥等部件，用于將灰斗中的粉塵排出。排灰方式可根據實際需要進行選擇，如手動排灰、振動排灰、氣動排灰等。

6、控制系統

?控制系統?：作為布袋除塵器的“大腦”，控制系統負責整個除塵器的運行監控和自動控制。通過監測除塵器的運行狀態（如阻力、溫度、壓力等），控制系統可以自動調整清灰周期和清灰強度，確保除塵器的穩定運行。同時，控制系統還具備安全保護功能，如鍋爐點火投油、低負荷運行投油穩燃時投進預涂灰系統以及煙溫超過設定值時啟動的緊急噴水系統等，以延長濾袋的使用壽命。

綜上所述，??脈沖布袋除塵器的內部構造復雜且精密，各部件協同工作以實現有效的除塵效果。希望以上解析能夠幫助您更好地理解脈沖布袋除塵器的內部構造和工作原理。如果您還有其他問題或需要進一步了解的內容，請隨時提問。
