工業布袋除塵器后期維護7條有效防爆措施
工業粉塵本身是具有可燃性的,在一定的條件下是就會爆炸,能引起除塵系統起火可能性的主要為靜電火花、自燃發火、沖擊摩擦和明火,如果這幾個條件占據大部分,那么引起除塵系統發生爆炸、起火的概率就會增加,因靜電引爆粉塵爆炸所占事故比例就會增大。想要極力避免靜電引起的爆炸,就需要充分了解工業布袋除塵器后期維護7條有效防爆措施。

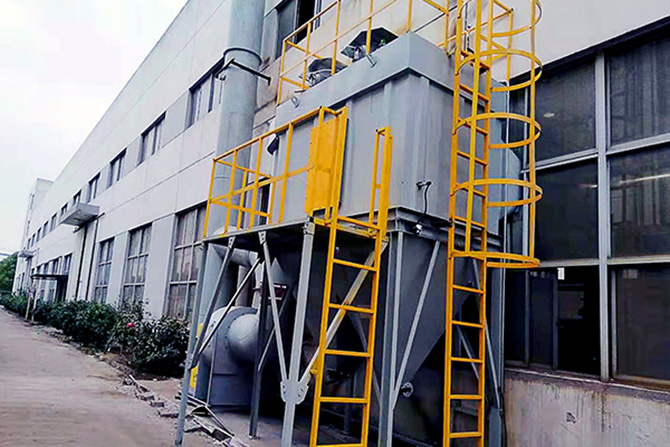

布袋除塵器
工業布袋除塵器后期維護7條有效防爆措施:
1、防止形成在爆炸濃度范圍內的粉塵云。首先在除塵器結構上應合理設計防止積灰,其次設計合理的清灰周期,并及時清理灰斗。
2、防止靜電的產生或及時將靜電中和和泄露。首先布袋應采用導電性較好的防靜電材料制作,其次確保除塵設備接地良好,設計接地端。
3、設置安全孔或泄爆閥。如發生爆炸將爆炸局限于布袋除塵器內部而不向其他方面擴展。
4、控制煙氣溫度計布袋除塵器內溫度,控制著火點,在除塵器入口處、灰斗等安裝溫度計,隨時監測溫度。
5、適當增加粉塵濕度。
6、在通風機的吸入管上應安裝金屬捕捉器或進行預除塵,以除去混雜在物料、粉塵中的鐵絲、鐵釘?shù)募拌F塊等。
7、設置消防設施。主要有水、CO2和惰性滅火劑。
工業粉塵如果沒有設置有效的防爆措施,那么在生產中粉塵爆炸破壞性會很強,發生頻率也會很高,在爆炸的同時會產生有毒氣體,到時候慢慢彌漫到各處,那將對附近居民、操作人員以及環境造成很大的危害。
